Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

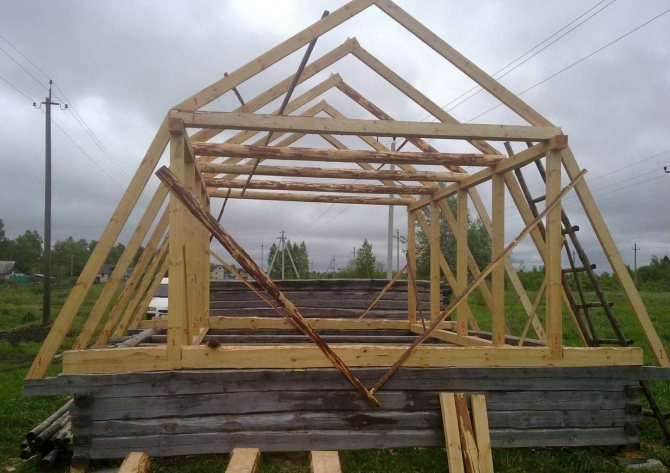

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.
Стропильные системы под мансарду
Сегодня наблюдается настоящий бум использования в загородном строительстве различных архитектурных элементов, которые в условиях промышленного строительства, казалось бы, навсегда ушли в прошлое. Речь идёт о таких устройствах, как эркеры, мансарды, мезонины и им подобных. Они позволяют значительно увеличить площадь полезного пространства и придают зданию оригинальный красивый вид.
Особой популярностью пользуются мансарды, позволяющие устроить в подкровельном пространстве полноценное жилое помещение. Для этого используются специальные стропильные системы, призванные обеспечить возможность создание такого помещения при условии достаточной прочности конструкции.
Устройство ломаной мансардной кровли позволяет получить полноценное жилое помещение на втором этаже
Выводы
При возведении мансардной крыши следует учитывать некоторые особенности работы. К примеру, важно создать правильное утепление и гидроизоляцию пирога. Кроме того, нужно позаботиться о выборе кровельного покрытия. Благодаря этому мансардная крыша будет надежно защищена от непогоды.
Перед работой составляется проект будущей постройки. Он создается с учетом расчетных нагрузок и используемых материалов. В плане постройки отражают все тонкости процесса. Важно следовать технологии сооружения мансардной крыши – это обеспечит ее надежность и долговечность.
Рекомендуемые записи
Как правильно крыть крышу шифером + видео
Односкатная крыша своими руками
Виды крыш частных домов с мансардой + фото
Читайте также:
Формы крыш частных домов+ фото
Проект мансардной крыши частного дома + фото
Флюгеры на крышу дома + фото
Виды стропильных систем
Основные типы стропильных систем для устройства мансарды представлены двумя вариантами:
- двускатная;
- ломаная стропильная система.
Фотогалерея: что такое мансарда
Ломаная крыша позволяет получить оптимальное сочетание уклона кровли и полезной площади под ней
Увеличить объём мансарды в конструкции под двускатной кровлей можно только за счёт большой высоты конька
Мансарда может «комплектоваться» выносной конструкцией с балконом под отдельной крышей
Балкон может быть составной частью конструкции мансардной крыши
Однако на практике кровли загородного дома настолько разнообразны, что классифицировать их практически невозможно. В конструкции используются самые различные элементы:
- вальмовые скосы;
- скворечники;
- навесы;
- полувстроенные светопрозрачные конструкции (оранжереи);
- фонари и другие архитектурные решения в самых оригинальных и порой неожиданных сочетаниях.
Фотогалерея: проекты домов с двускатной крышей и мансардой
Двускатную кровлю можно украсить изящным «скворечником», который еще и увеличит площадь мансарды
В больших домах двускатная конструкция может использоваться как один из элементов композиции кровли
Главная идея такого домика заключается в сочетании простоты исполнения с идеально подобранными элементами отделки
Преимущества и недостатки решения
Решая обустроить мансардное помещение, нужно знать особенности его постройки. К преимуществам мансардных комнат относятся:
- На чердаке появляется дополнительная комната. Ее можно оборудовать в зависимости от вкусовых предпочтений и назначения.
- Небольшие затраты. Постройка мансардного помещения не встанет в большую сумму. Такая работа будет равноценна возведению пристройки у дома. При этом полезная площадь дома расширяется.
- Отличный вид из окна. Привлекательные пейзажи за окном чердачного помещения никого не оставят равнодушным.
Если рассматривать минусы устройства мансарды, следует вспомнить о необходимости дополнительного обогрева комнаты.
Элементы и узлы стропильной системы мансардной крыши
Очевидно, что наиболее прочной конструкцией является двускатная крыша. Но для получения достаточно просторного помещения при таком устройстве стропил нужно уменьшать угол между скатами, а это ведёт, к повышению ветровых нагрузок на кровлю. Разумный выход находится в создании полумансарды, когда от пола до потолка устанавливаются стойки на высоту 1,3–1,8 метра, а уже к ним крепятся стропила.Такое устройство требует установки низких ригелей, чтобы компенсировать распирающие нагрузки от стропильных ног на стойки.
Для увеличения полезного объёма мансарды ригели, образующие её потолок устанавливают максимально близко к коньковому узлу
Использование ломаной крыши позволяет упростить форму помещения мансарды и получить больший объём жилого пространства.
Возведение ломаной крыши позволяет получить мансарду гораздо больших размеров, чем устройство обычной двускатной кровли
Основными элементами стропильной системы являются:
- Опорное основание — мауэрлат. Его назначение — распределение нагрузок от стропил на стену.
- Стропило — балка, воспринимающую нагрузку от кровельного пирога.
- Брус коньковый — предназначен для восприятия нагрузки от стропила в верхней части, часто применяется для крепления и позиционирования стропил.
- Стойка, укосина, распорка. Дополнительные детали для усиления несущей способности стропил и компенсации изгибающей нагрузки на стропило от кровельного пирога.
- Лежень — опора для стойки. Размещается на переводах.
- Переводы — поперечные балки, формирующие основу для потолочного перекрытия.
- Ригель — горизонтально устанавливаемая связь между противоположными стропилами, увеличивающая их несущую способность.
- Внутренняя и наружная обрешётка. Набивается перпендикулярно стропилам.
В простой конструкции двускатной кровли некоторые элементы, например, ригели и затяжки, могут отсутствовать
При монтаже стропильной системы широко применяются дополнительные детали для усиления крепления элементов конструкции.
Применение современных крепёжных элементов позволить эффективно усилить конструкцию и значительно сократить время монтажа
Что это такое?
Образ мансарды у многих ассоциируются с богемной творческой жизнью Парижа, представители которой – литераторы, музыканты и художники, жили на самых верхних малоосвещенных и необогреваемых этажах. В прямом смысле это были хозяйственные помещения, которые только и могли позволить себе малоимущие.
Сегодня же наличие и дизайн мансардной крыши говорит о благосостоянии и чувстве вкуса владельца. Архитектурная геометрия кровли, необычные комбинации оконных проёмов и балконов не только выделят частный дом среди других, но и функционально увеличат жилое пространство, исключая затраты на еще один этаж.
Также помещение может повлиять и на снижение теплопотерь здания. Официально по всем нормативам мансарда должна иметь высоту не менее 2,5 м от уровня пола, иначе это будет считаться чердаком.
При строительстве мансардной крыши в условиях России следует помнить об особенностях природных условий – довольно морозные зимы с частыми перепадами температур требуют особого внимания к качеству утепления помещения мансарды.
Устройство стропильной системы двускатной крыши с мансардой
В основе стропильной системы с двускатной крыши лежит треугольник — наиболее жёсткая фигура.
- Сразу после установки мауэрлата монтируются переводы и делается временный настил для удобства и безопасности при выполнении работ.
- Устанавливаются стропильные фермы, в первую очередь — крайние, фронтонные. Они состоят из двух стропил, соединённых между собой верхней затяжкой. По ходу установки производится контроль совпадения очередной стропильной ноги с плоскостью уже установленных узлов. Для этого используется натянутый между фронтонными стойками строительный шнур. Производится временное крепление стропильных ног к мауэрлату.
Сначала устанавливаются крайние стропильные фермы со стороны фронтонов
- После установки последней стропильной фермы в углы основания треугольника, образованного балками и затяжкой, помещается два прогона перпендикулярно плоскости стропильных ног. Эти элементы конструкции крепятся уже намертво.
- В четырёх крайних точках устанавливаются стойки, опирающиеся на лежень, назначение которого — распределение нагрузки от стропильной ноги на межэтажное перекрытие через стойки. Этими деталями обозначается контур мансардного помещения.
- Далее производится окончательное крепление скелета стропильной системы. Стропила к мауэрлату можно крепить металлическими угловыми пластинами с использованием болтов или длинных саморезов.
После установки всех стропил производится их окончательное крепление в узлах стыка с мауэрлатом и коньком
- При необходимости устанавливаются раскосы между основаниями стоек и стропилом.
Перечислены только основные элементы стропильной системы. Могут быть использованы и дополнительные детали для увеличения прочности конструкции.
-
Читайте также:
Монтаж стропильной системы кровли с учётом формирования мансарды
Стропильная система двускатной крыши может формироваться двумя способами:
- Сборка основной конструкции внизу с последующим подъёмом на перекрытие и установкой на мауэрлат.
- Монтаж стропильных ног подетально непосредственно на месте установки.
Более производительным и удобным способом является первый вариант.
Сборка стропильных ферм внизу
Такая работа производится в следующем порядке:
- Необходимо изготовить простейший стапель для сборки ферм. Единственное требование к нему — расположение опорных элементов стропил строго по горизонтали.
- Детали первой фермы нужно выполнить по заранее подготовленным чертежам. Она представляет собой совокупность минимального набора основных деталей, обеспечивающих жёсткость конструкции.
- Произвести сборку первой фермы, установить дополнительный крепёж.
- Изготовление последующих ферм производится с использованием первой в качестве шаблона, детали изготавливаются по месту. Для точности и полного соответствия детали каждой последующей фермы нужно крепить к шаблону струбцинами. По готовности ферма убирается в сторону.
Все стропильные фермы изготавливаются по единому шаблону, которым является первая собранная конструкция
- Затем фермы поодиночке поднимаются наверх и устанавливаются на своё место.
- Первыми устанавливаются крайние фронтонные фермы, затем все последующие. Расположение стропил в одной плоскости производится по натянутому между фронтонными фермами строительному шнуру.
Видео: сборка стропильных ферм «на земле»
Установка стропильных элементов
Стропила, как основной несущий элемент скелета кровли, должны быть надёжно соединены между собой. Для этого придумано множество разных способов, в том числе специфических, предназначенных для отдельных видов строений. Особого отношения требует стропильная система деревянного дома. К мауэрлату балка крепится скользящим устройством, а коньковое соединение производится на шарнире. Это связано с постоянными сезонными подвижками сруба, которые необходимо компенсировать.
Фотогалерея: способы соединения стропильных ног
Стропильной ноги крепятся к мауэрлату при помощи металлических уголков
Стропила соединяются на коньке встык или через запил
Ответственные узлы стропил соединяются при помощи металлических соединительных пластин
Стропильные ноги соединяются при помощи специальных шарнирных соединений, обеспечивающих свободу перемещения конструкции при сезонных деформациях здания
Узел стыка в коньке можно усилить болтами
Установка опорных стоек и прогонов
Это ответственная операция, потому что на этом этапе формируется поверхность лицевой отделки стен и потолка мансарды. Поэтому порядок исполнения такой же, как при установке стропил:
- Первыми устанавливаются стойки на фронтонах с упором нижней части на мауэрлат. Они формируют контур помещения мансарды. Стойки вырезаются из бруса: в нижней части под прямым углом, в верхней — под углом наклона стропильной ноги. Стойка устанавливается внутрь стропильной ноги и крепится металлическими пластинами к стропилу и мауэрлату. Они крепятся саморезами длиной 45–50 миллиметров.
Стойки крепятся к прогонам и мауэрлату при помощи металлических уголков
- Укладывается лежень поверх переводов.
- Натягиваются шнуры по всей длине помещения мансарды. На четырёх установленных стойках в рёбра забиваются гвозди и между ними натягиваются два шнура.
- Промежуточные столбы выпиливаются из бруса по месту установки таким образом, чтобы их рёбра располагались по шнуру. Крепление стоек выполняется с использованием пластин в верхней части и уголков в нижней. На каждый столб понадобится по две пластины в верхней части и по два уголка в нижней.
- Стойки устанавливаются под каждым стропилом с упором в нижней части на лежень. Верхняя часть столба крепится к затяжкам.
- Затем устанавливаются прогоны с креплением к стропилам. Их нужно завести внутрь треугольника, образованного затяжками и стропильными ногами и закрепить к стропильным ногам гвоздями длиной 125–150 миллиметров в четырёх точках на каждом пересечении.
Для изготовления всех деталей стропильной системы используется брус одинаковых размеров, как правило, размером 50х150 или 40х150 миллиметров.
Видео: быстрый монтаж стропильной системы
Обрешётка
Это обязательный элемент стропильной системы. В случае когда в подкровельном пространстве формируется тёплое мансардное помещение, обрешётку делают дважды:
- Наружная обрешётка выполняется для крепления финишного покрытия кровли. Кроме того, если каждая её доска крепится к стропилу двумя гвоздями, она служит скрепляющим элементом каркаса. Кроме того, под обрешёткой формируется утепляющий и влагозащитный пирог кровли.
- Внутренняя обрешётка служит каркасом для утепления мансарды и установки чистовой отделки стен и потолков.
Кроме того, устанавливаются ещё и контробрешётки, при помощи которых организовывается вентиляционная система подкровельного пространства.
Контробрешётка кладётся параллельно стропильным ногам и обеспечивает зазор для внтиляции подкровельного пространства
Для обрешётки используется доска размерами 25х100 миллиметров обрезная или необрезная. Необрезную доску нужно предварительно ошкурить. Доску шире указанного размера применять не рекомендуется. При короблении она может деформировать финишное покрытие или повредить кровельный пирог.
Крепление досок обрешётки производится гвоздями длиной не менее 70 миллиметров и не менее двух штук на каждое пересечение. Такой способ увеличивает сопротивляемость конструкции ветровым нагрузкам.
Шаг обрешётки зависит от материала финишного покрытия — для керамической черепицы и мягкой кровли он должен быть минимальным (порядка пяти сантиметров), для металлочерепицы или профнастила допускается расстояние между досками до 70 сантиметров.
Правильно уложенный кровельный пирог обязательно содержит вентиляционный зазор между утеплителем и кровельным материалом, который помогает быстро отводить влагу
